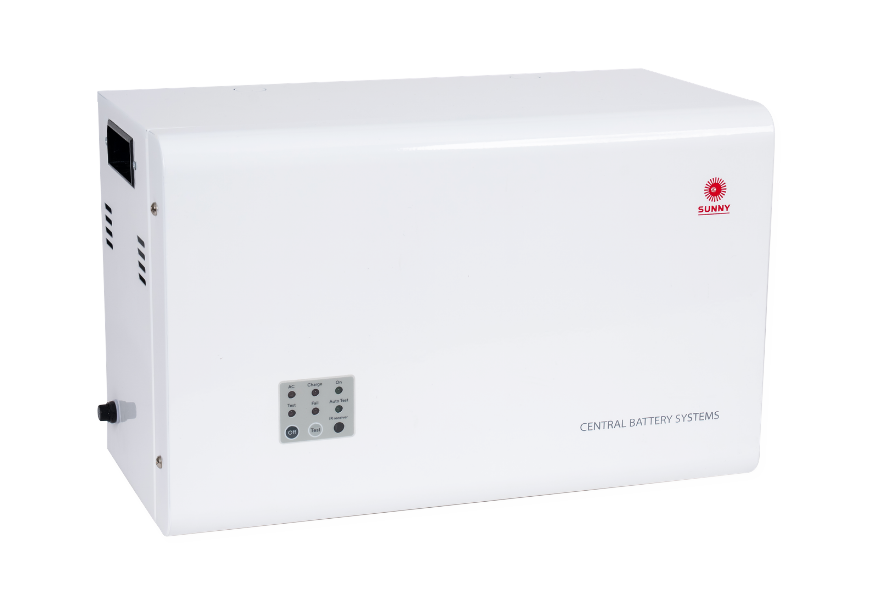

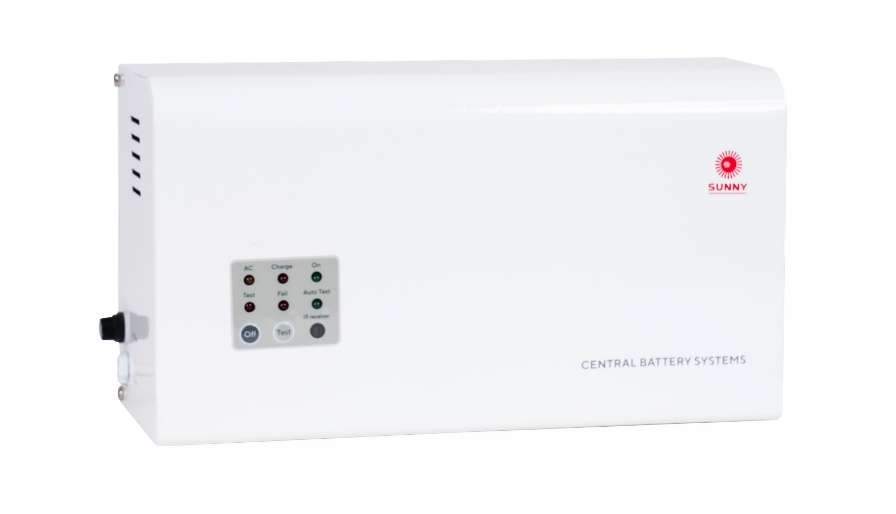

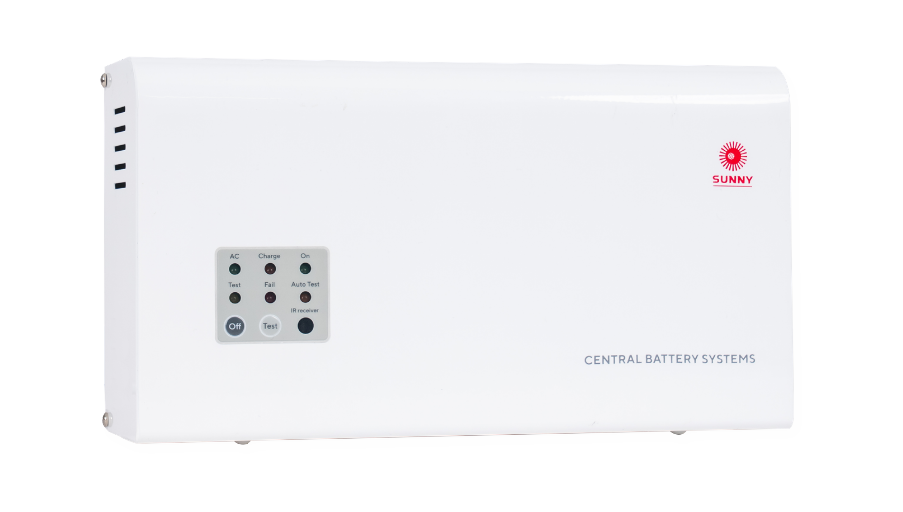

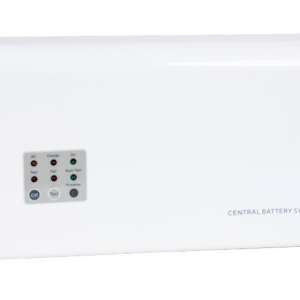

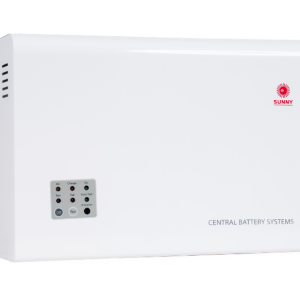

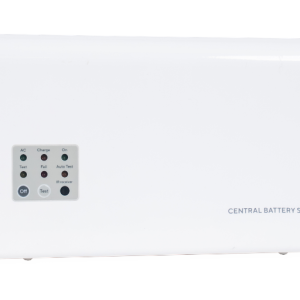

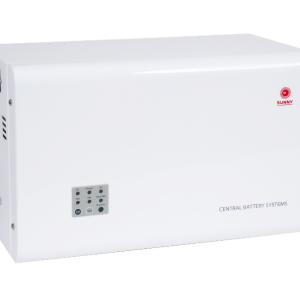

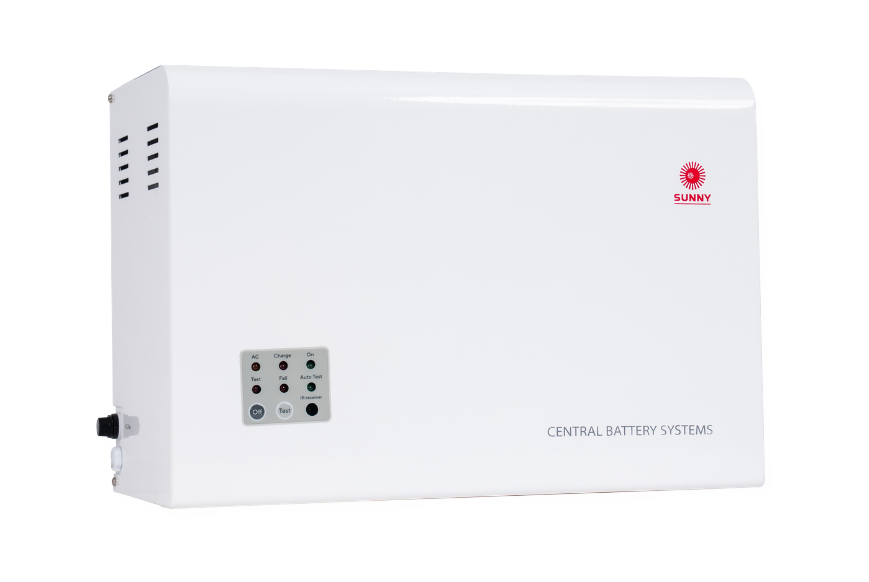

ตู้ควบคุมสำหรับระบบไฟฉุกเฉิน รุ่น CCU 12V Series
Central Battery Systems หรือ ชุดควบคุมจากศูนย์กลางมีหน้าที่ในการตรวจสอบความผิดปกติของระบบจ่ายกำลังไฟฟ้าหลัก กรณีเกิดเหตุขัดข้องหรือเหตุฉุกเฉิน ตัวเครื่องจะสั่งงานอัตโนมัติโดยจ่ายแรงดันไฟฟ้าให้กับหลอดแสงสว่างฉุกเฉิน ตัวเครื่องออกแบบมาเพื่อจุดประสงค์ให้ระบบไฟฉุกเฉินสามารถรองรับโหลดปริมาณมากๆ หรือเกินกำลังของไฟฉุกเฉินแบบอัตโนมัติชุดเบ็ดเสร็จที่รับได้และสำหรับโหลดที่รองรับเป็น แรงดันไฟฟ้า 12VDC. สามารถรองรับโหลดได้ทั้งหลอดฮาโลเจน หรือหลอด LED MR16 Type โดยลักษณะการติดตั้งและการใช้งานจะเป็นแบบควบคุมจากศูนย์กลางและจ่ายแรงดันไฟฟ้าไปยังโหลดที่ติดตั้ง
ตัวกล่องผลิตจากแผ่นเหล็ก Electro-Galvanized หนา 1 มม. พ่นและเคลือบด้วยระบบ Epoxy Powder Coated and Stove Enamel ป้องกันการเกิดสนิมของโลหะได้เป็นอย่างดี
Technical Specifications
Mode of Operation | Non-Maintained |
Input Voltage | 220 VAC / 50Hz ± 10% |
Output Voltage | 12VDC |
Maximum Power Load | 30W / 50W / 60W / 80W / 120W / 180W / 250W / 300W / 350W / 470W / 620W / 720W / 1000W / 1100W / 1400W / 1900W (16 options) |
Battery Type | Sealed Lead-Acid Maintained Free |
Protections | • AC. Fuse. • DC. Circuit Breaker. • AC. Input Over & Under Voltage Protection. • Battery Low Voltage cut-off. |
Testing Systems | Manual Testing |
Charging Mode | Constant Voltage & Limit Current |
Charging Time | 10-15 Hrs. |
Backup Time | 2.0 Hrs. |
Housing | Electro-galvanized steel sheet 1mm. thick with epoxy powder coating. |
Weight | 4.37 – 171.00 Kg. |
IP Rating | 20 |
Features
- สามารถทดสอบการทำงานได้โดยสวิทซ์หน้าตัวเครื่อง
- ประจุแบตเตอรี่แบบอัตโนมัติ โดยการควบคุมแรงดันและกระแสไฟฟ้า Constant Voltage & Limit Current
- วงจรป้องกันการชาร์จแบตเตอรี่เกินเป็นสาเหตุทำให้แบตเตอรี่เกิดการบวม
- วงจรป้องกันการใช้แบตเตอรี่จนหมดประจุไฟฟ้าทำให้อายุแบตเตอรี่ยาวนานขึ้น
- วงจรป้องกันไฟตก เมื่อเกิดความผิดปกติของระบบจ่ายกำลังหลัก เกิดกระแสไฟตกในช่วง 140-160VAC. ตัวเครื่องจะสั่งงานอัตโนมัติให้แสงสว่างฉุกเฉินทันที
- วงจรป้องกันไฟเกิน เมื่อเกิดความผิดปกติของระบบจ่ายกำลังหลัก เกิดกระแสไฟเกินในช่วง 260-270VAC. ตัวเครื่องจะสั่งงานอัตโนมัติให้ แสงสว่างฉุกเฉินทันที
User Manual & Demonstration VDO

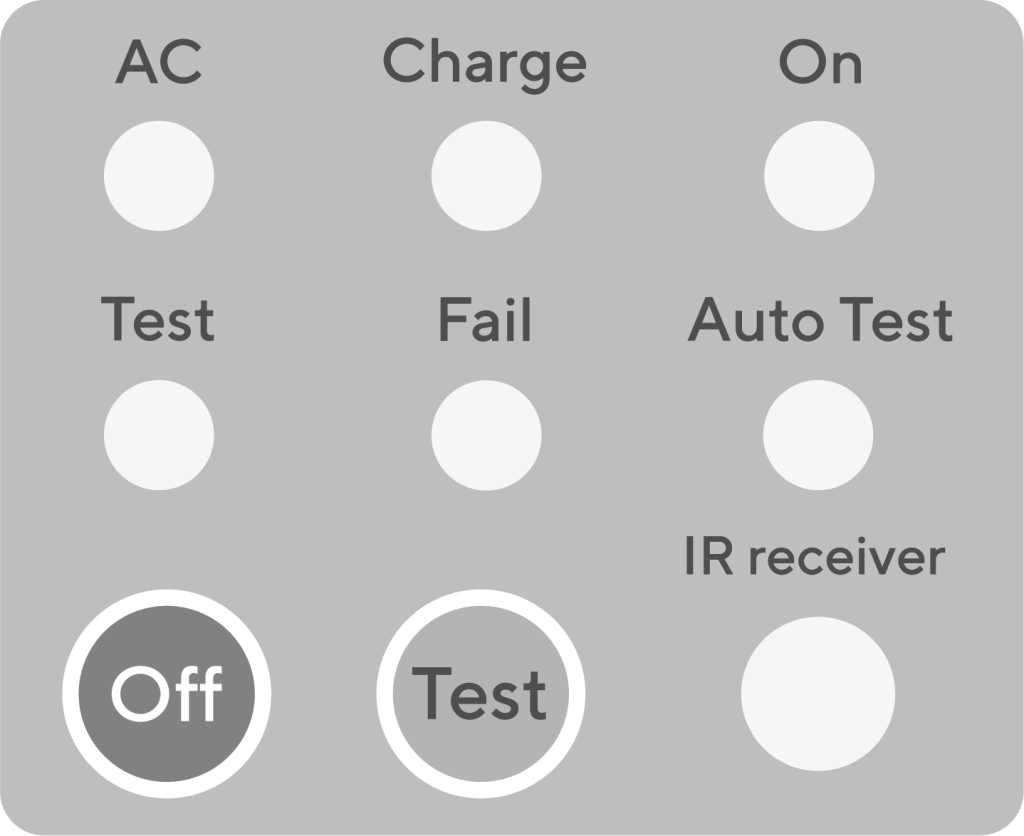

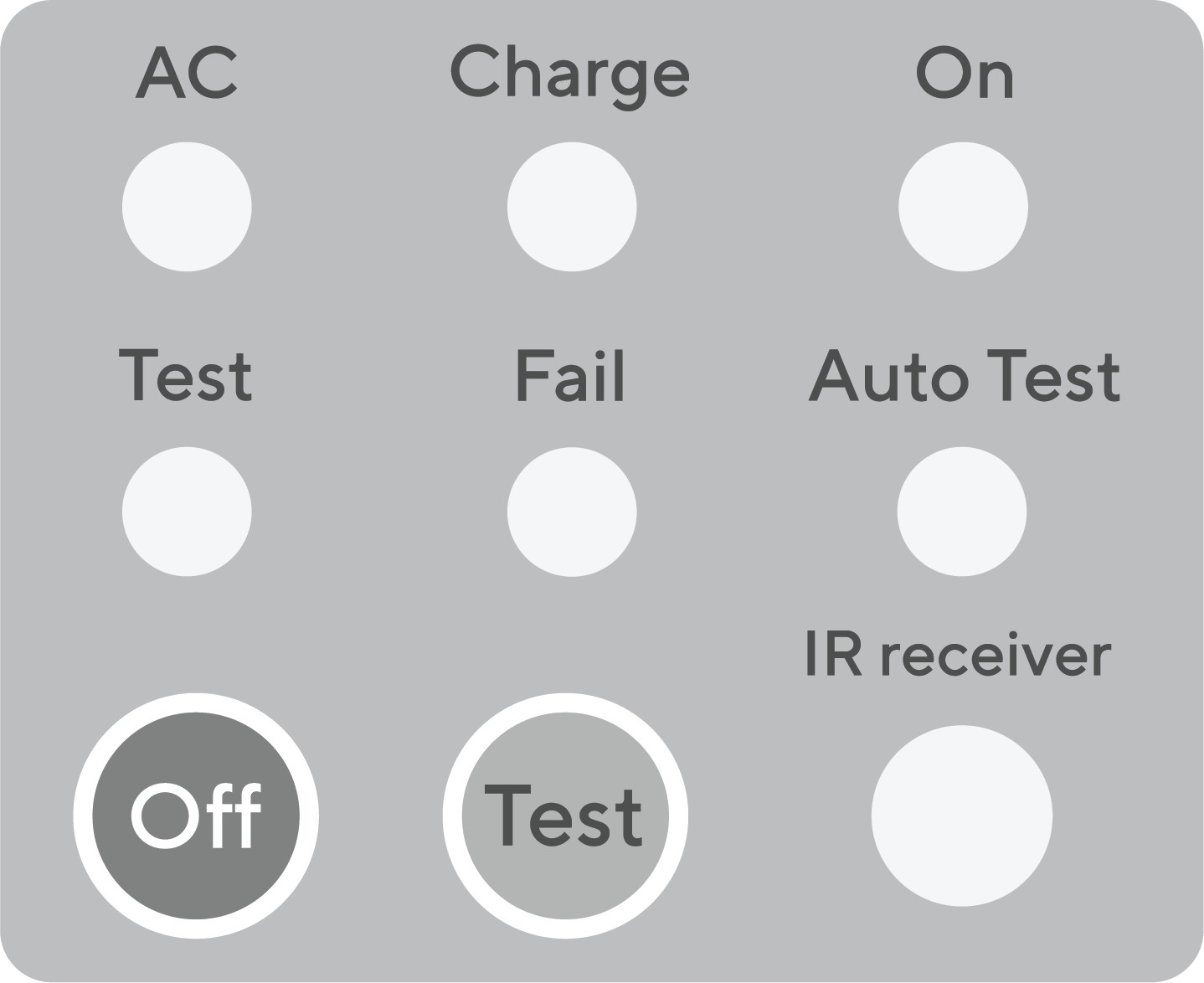

Indicators - Figure A
LED AC. | แสดงสถานะไฟเข้าเครื่อง |
LED Charge/Full | แสดงสถานะการชาร์จแบตเตอรี่ |
LED On | แสดงสถานะตัวเครื่องพร้อมใช้งาน |
Switch On | ใช้ เปิด หลอดไฟ (ขณะไม่ได้เสียบปลั๊กไฟ) |
Switch Off | ใช้ ปิด หลอดไฟ (ขณะไม่ได้เสียบปลั๊กไฟ) |
Switch Test | ใช้ทดสอบความพร้อมของตัวเครื่อง (ขณะไฟไม่ดับ) |

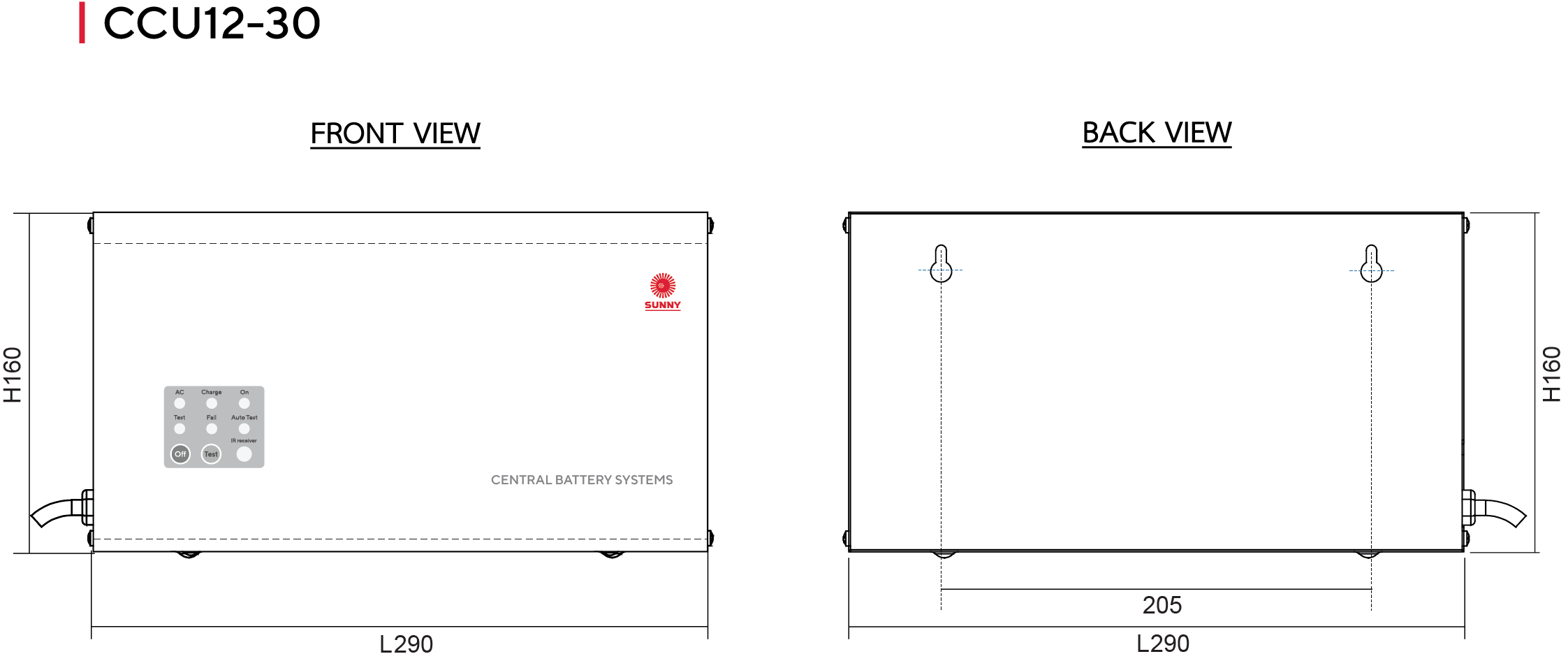

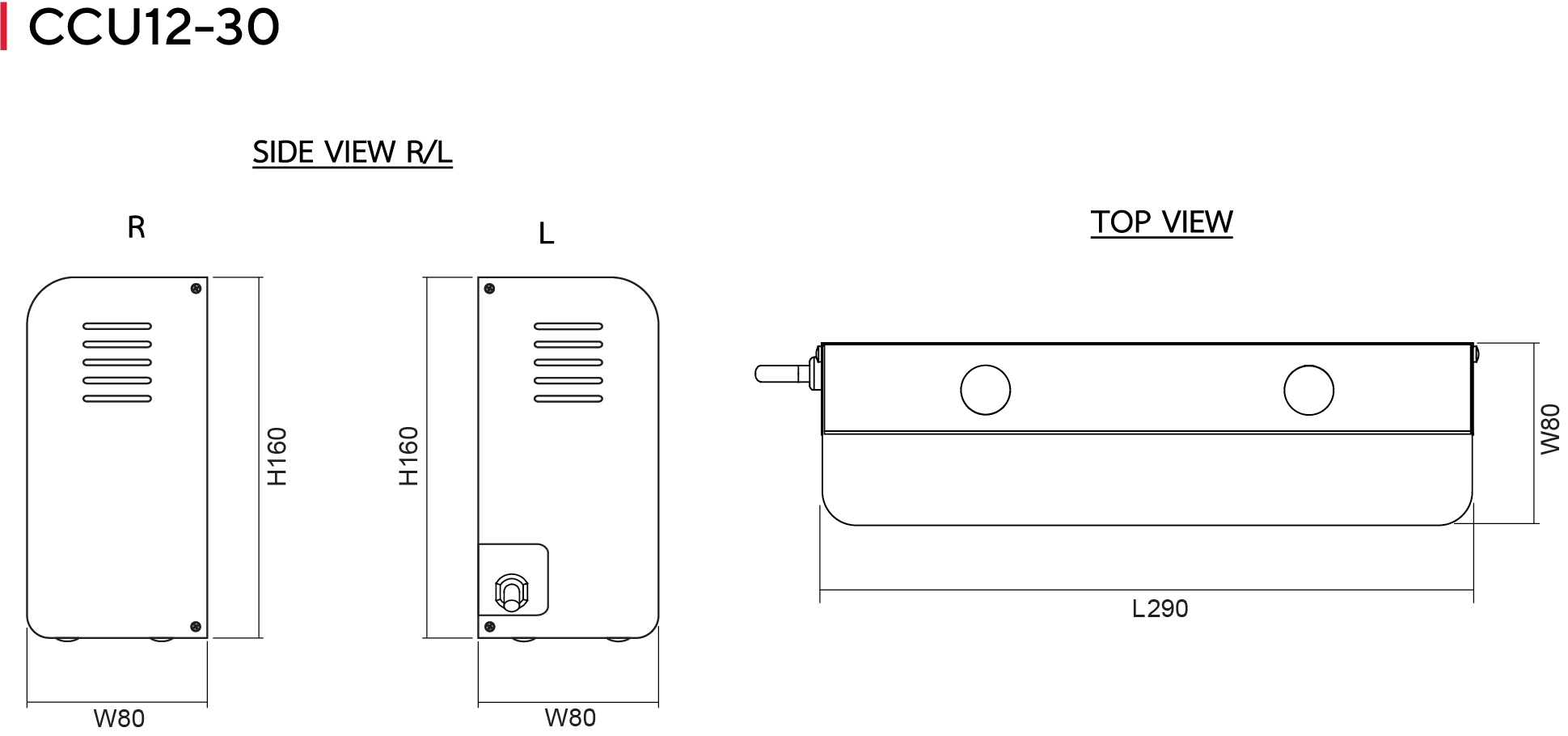

Dimensions (mm) - Figure A
Indicators - Figure B
LED AC. | แสดงสถานะไฟเข้าเครื่อง |
LED Charge | แสดงสถานะการชาร์จแบตเตอรี่ |
LED Full | แสดงสถานะแบตเตอรี่ชาร์จเต็ม |
LED Over | แสดงความผิดปกติของการชาร์จแบตเตอรี่ |
Switch Test | ทดสอบความพร้อมของตัวเครื่อง (ขณะไฟไม่ดับ) |
Switch L / R | ใช้เปิดหลอดไฟ ซ้าย/ขวา (ขณะไม่ได้เสียบปลั๊ก) |
Switch Off | ใช้ปิดหลอดไฟ (ขณะไม่ได้เสียบปลั๊ก) |

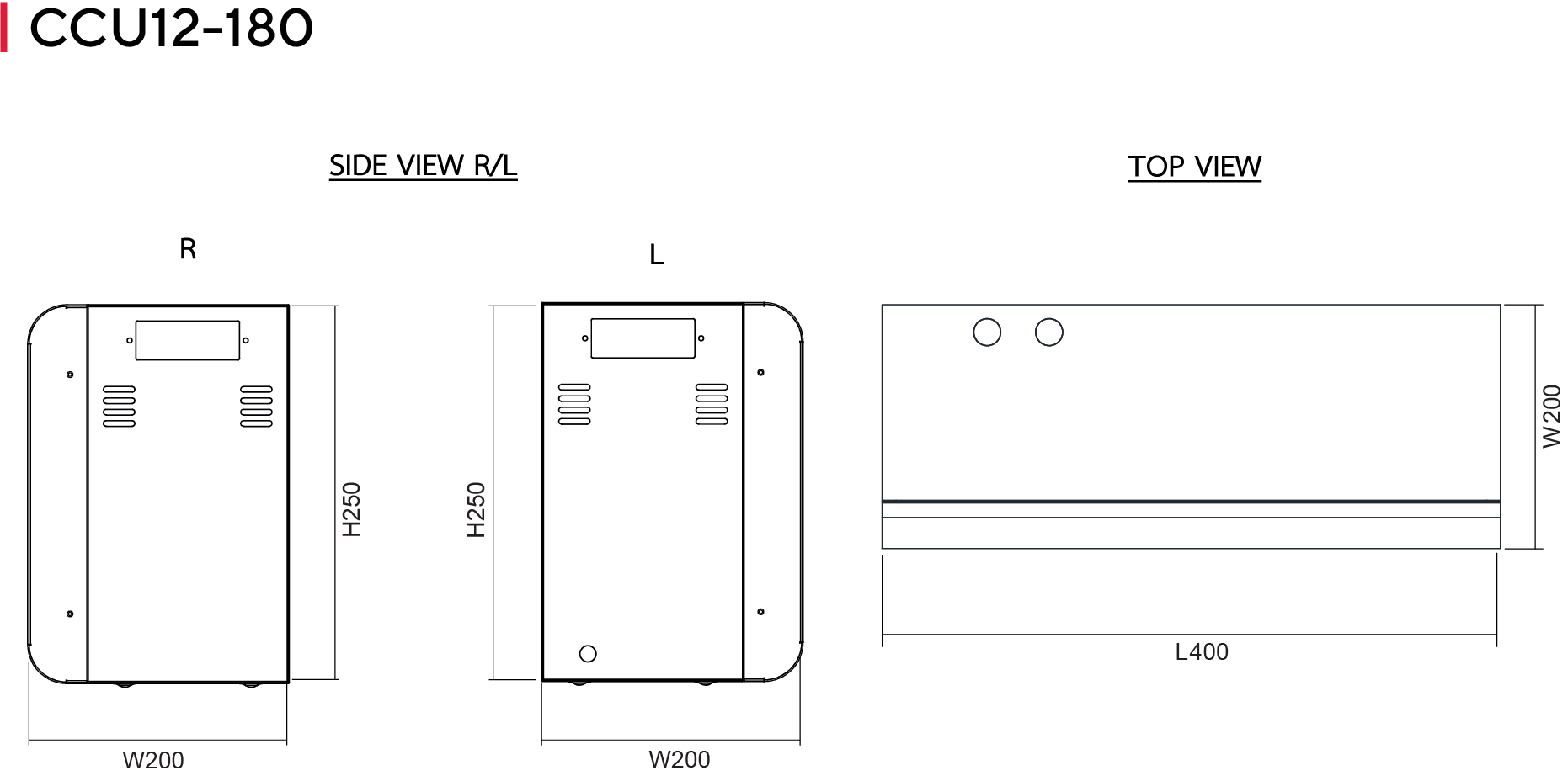

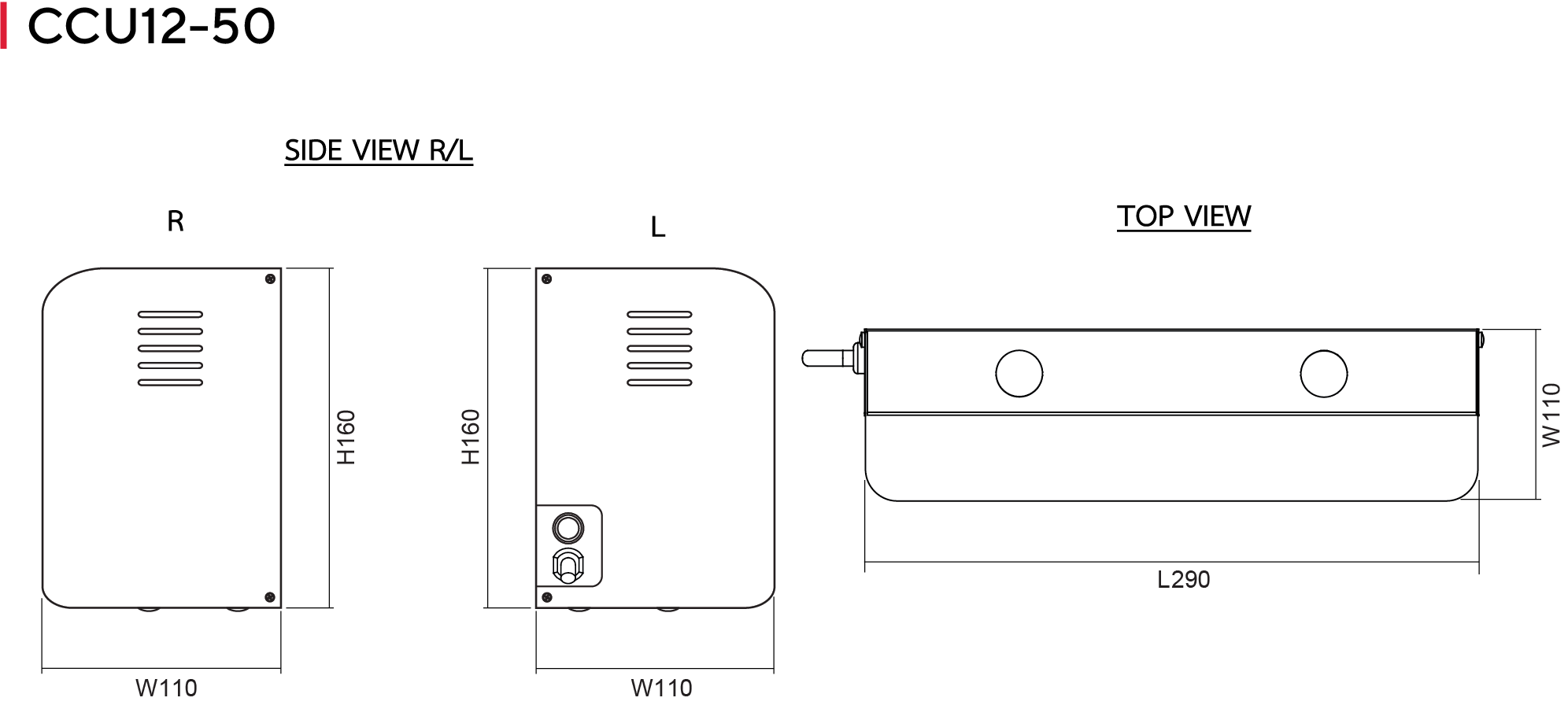

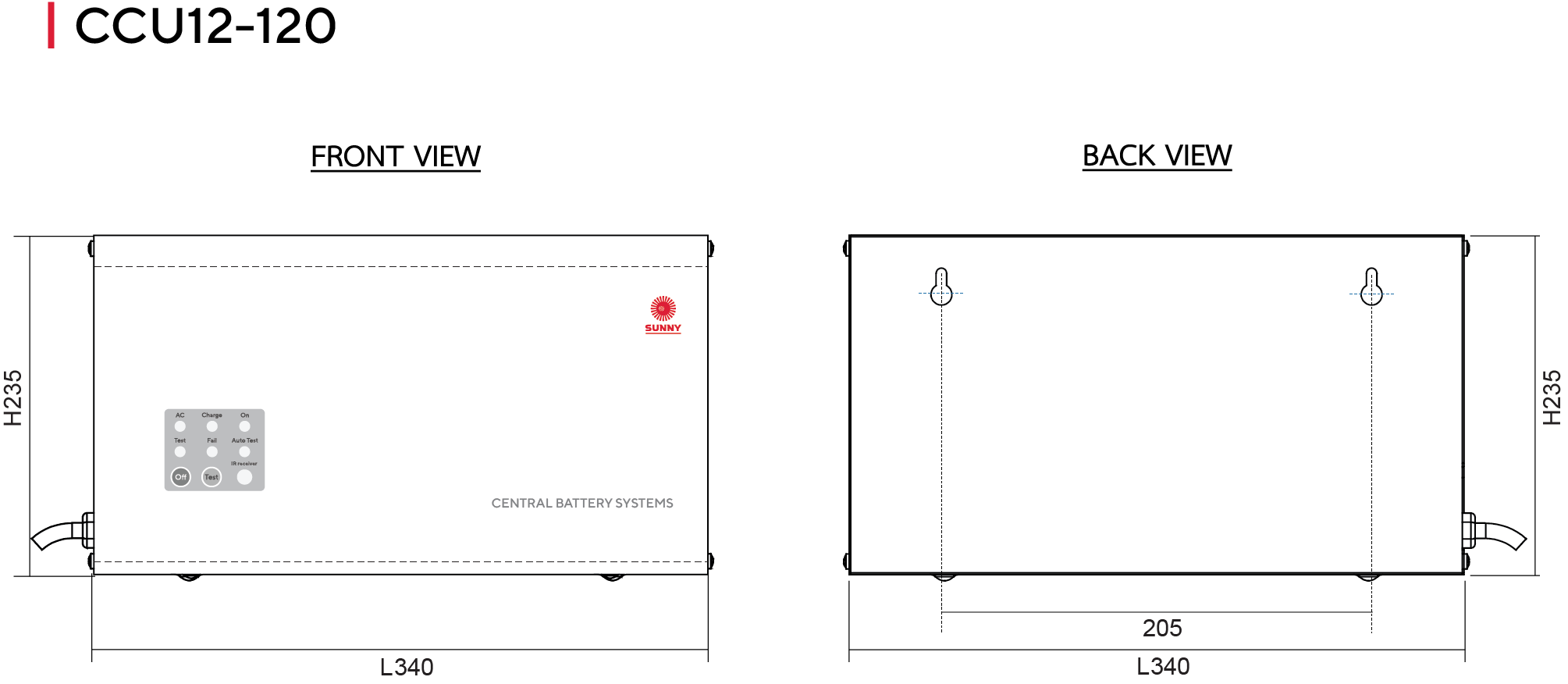

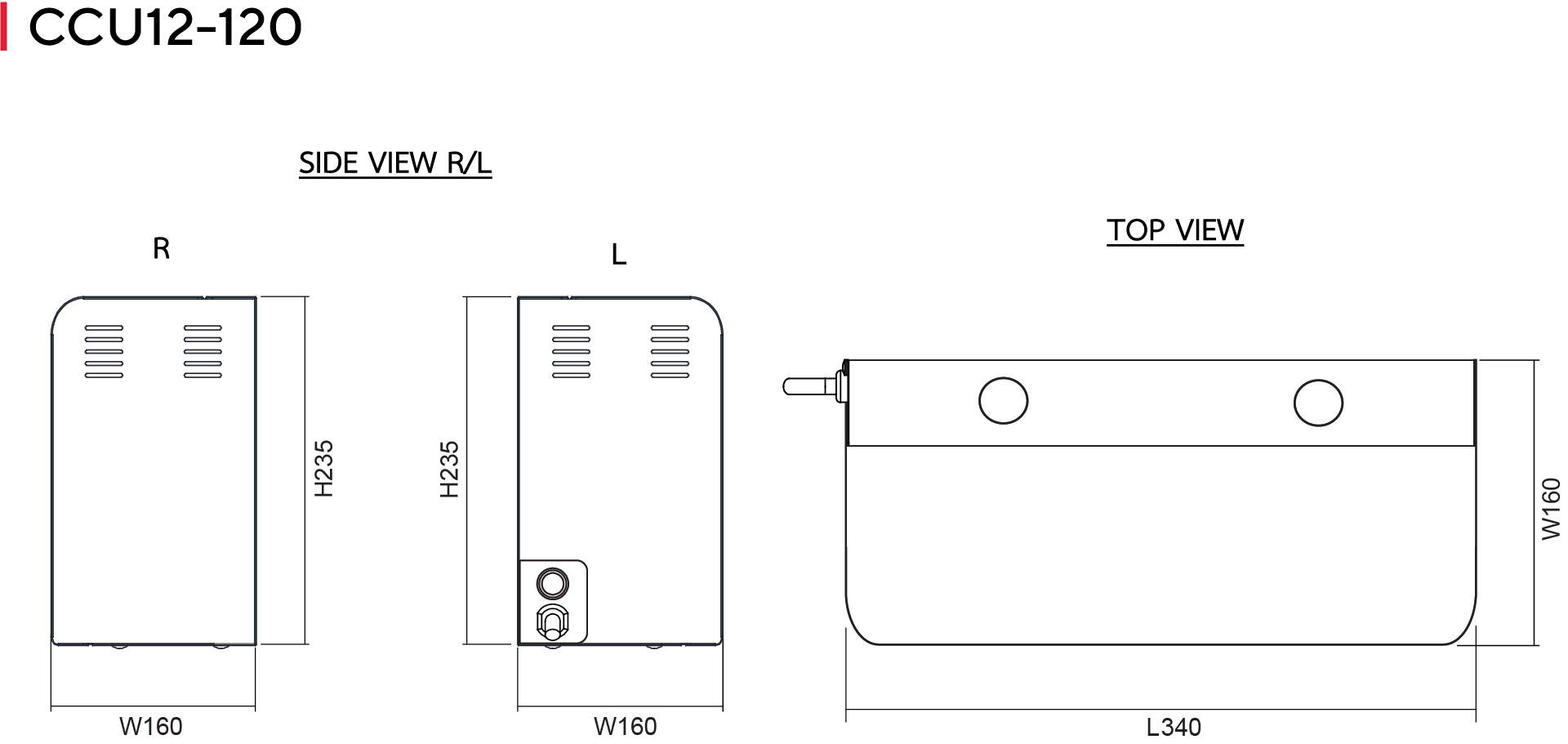

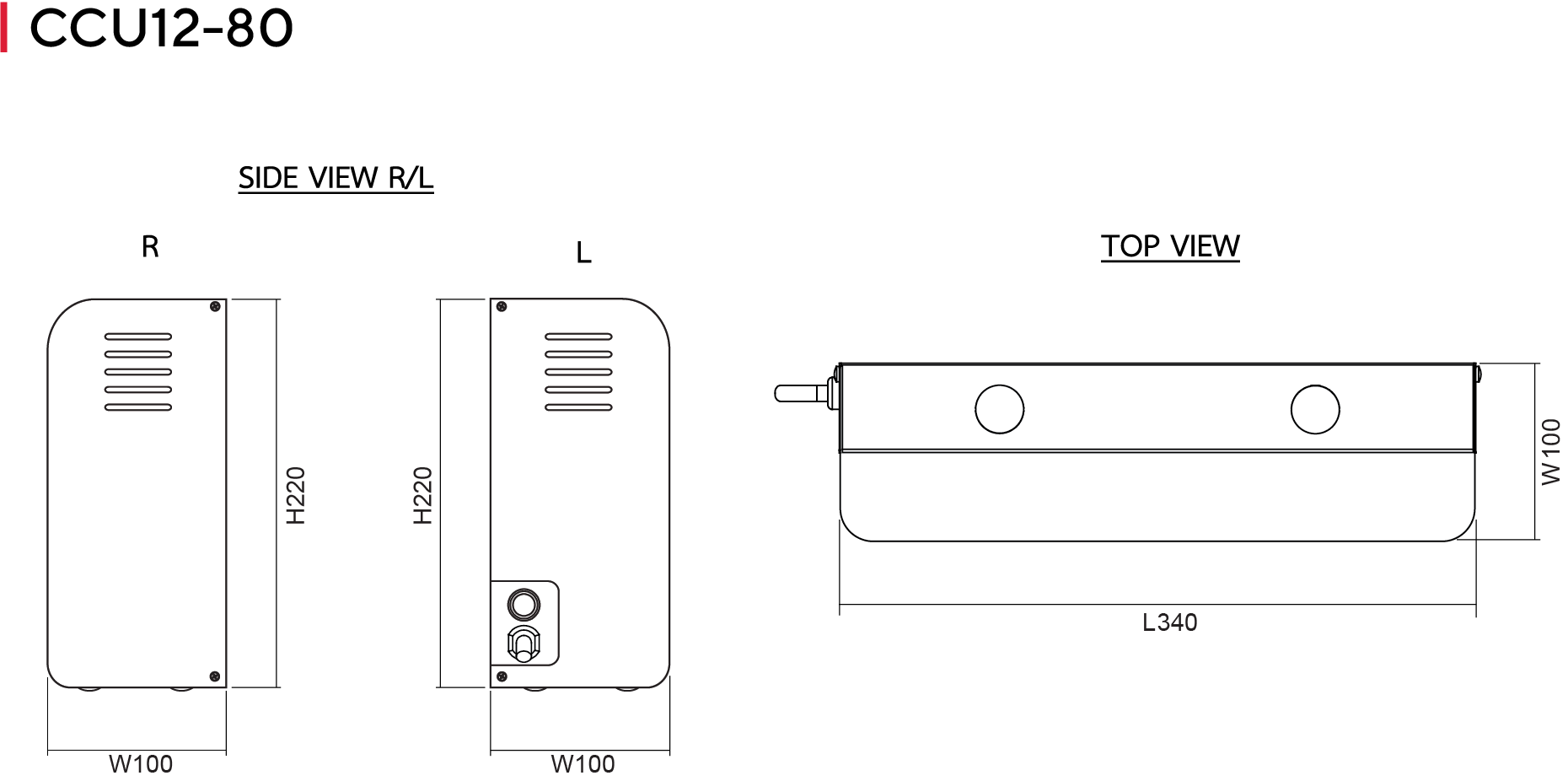

Dimensions (mm) - Figure B
Indicators - Figure C
DC. CIRCUIT | ป้องกันการช๊อตเซอร์กิตและโหลดเกินทางด้านแบตเตอรี่ |
DC. VOLTMETER | แสดงแรงดันแบตเตอรี่ |
LED AC. | แสดงสถานะไฟเข้าเครื่อง |
LED Full | แสดงสถานะแบตเตอรี่เต็ม |
LED Charge | แสดงสถานะกำลังชาร์จแบตเตอรี่ |
Switch ON | ใช้เปิดหลอดไฟ(ขณะไม่ได้เสียบปลั๊ก ) |
Switch OFF | ใช้ปิดหลอดไฟ(ขณะไม่ได้เสียบปลั๊ก) |
Switch TEST | ทดสอบความพร้อมของตัวเครื่อง(ขณะไฟไม่ดับ) |

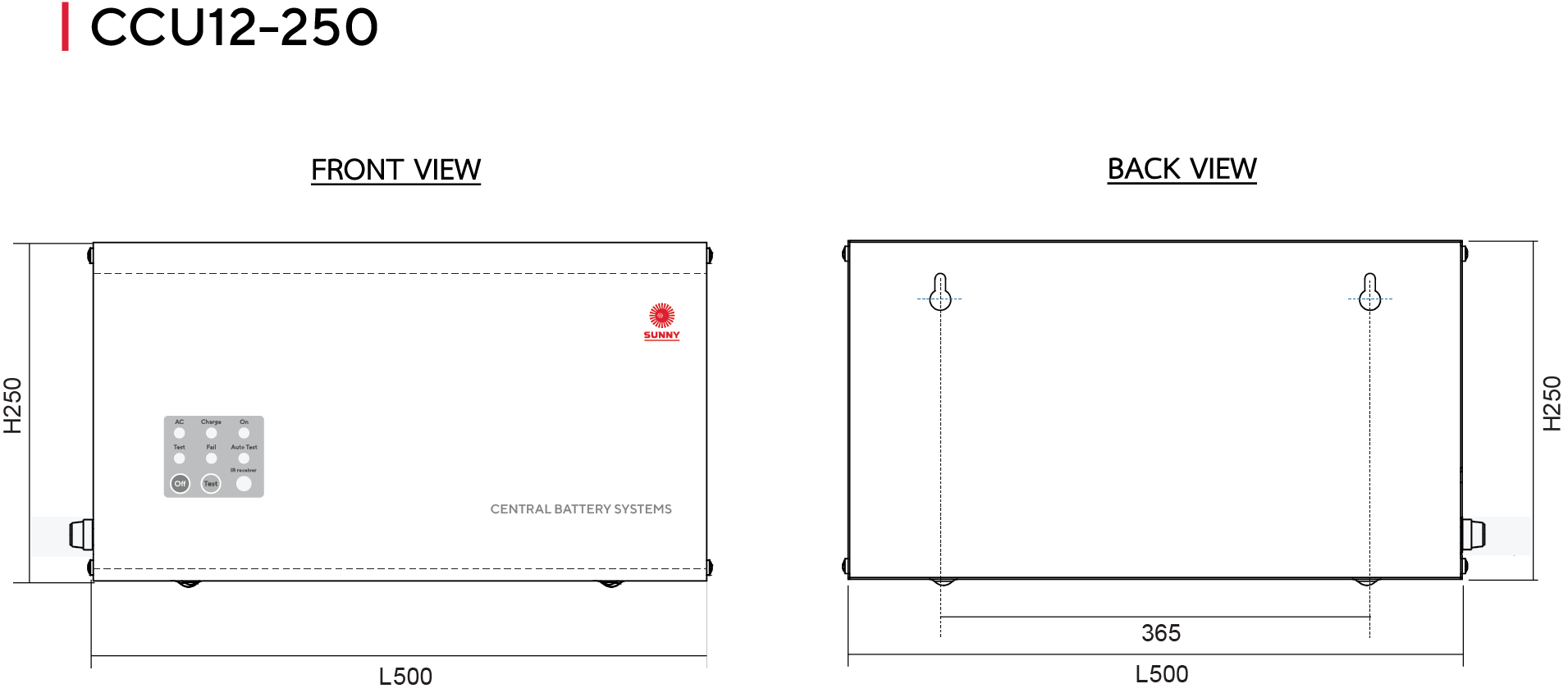

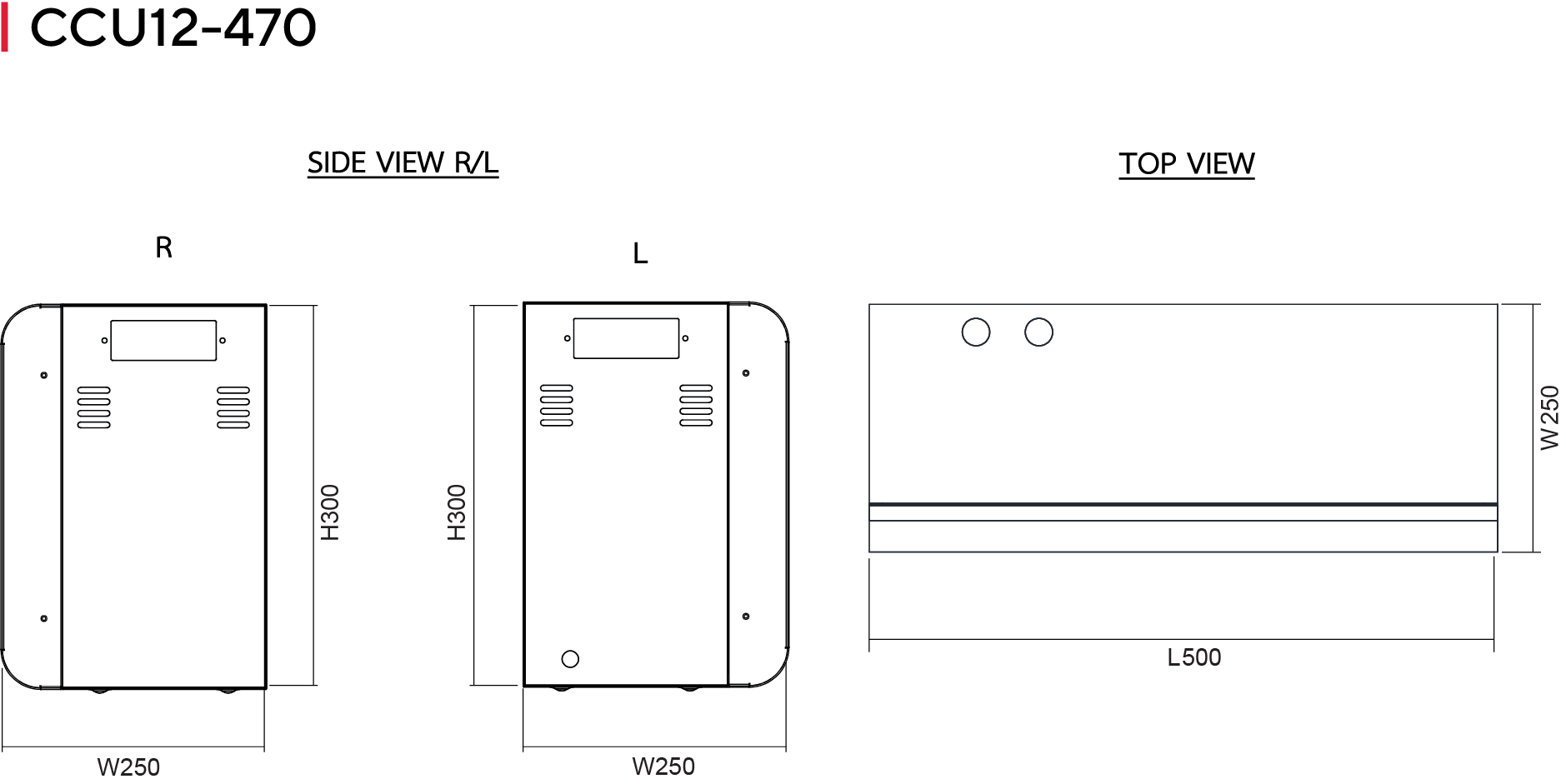

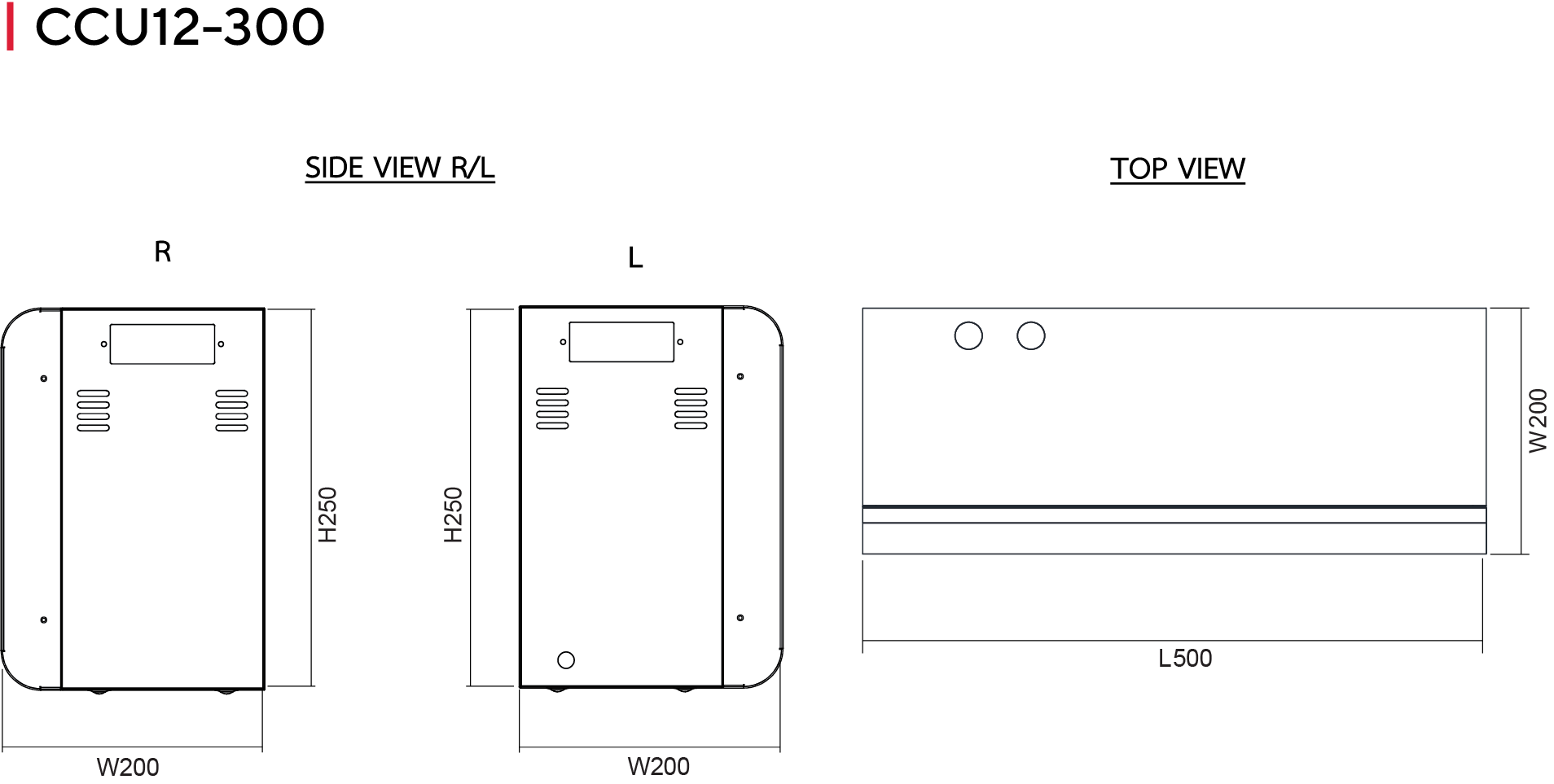

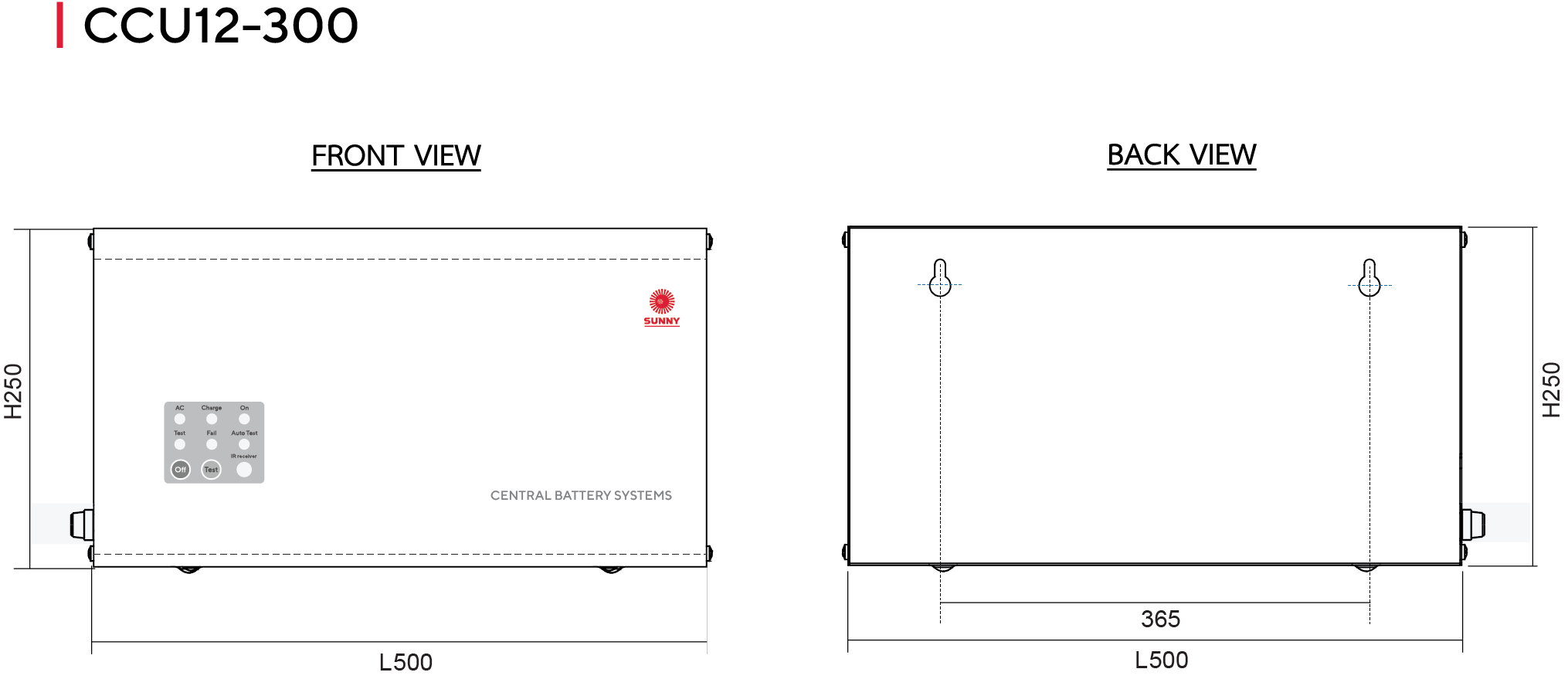

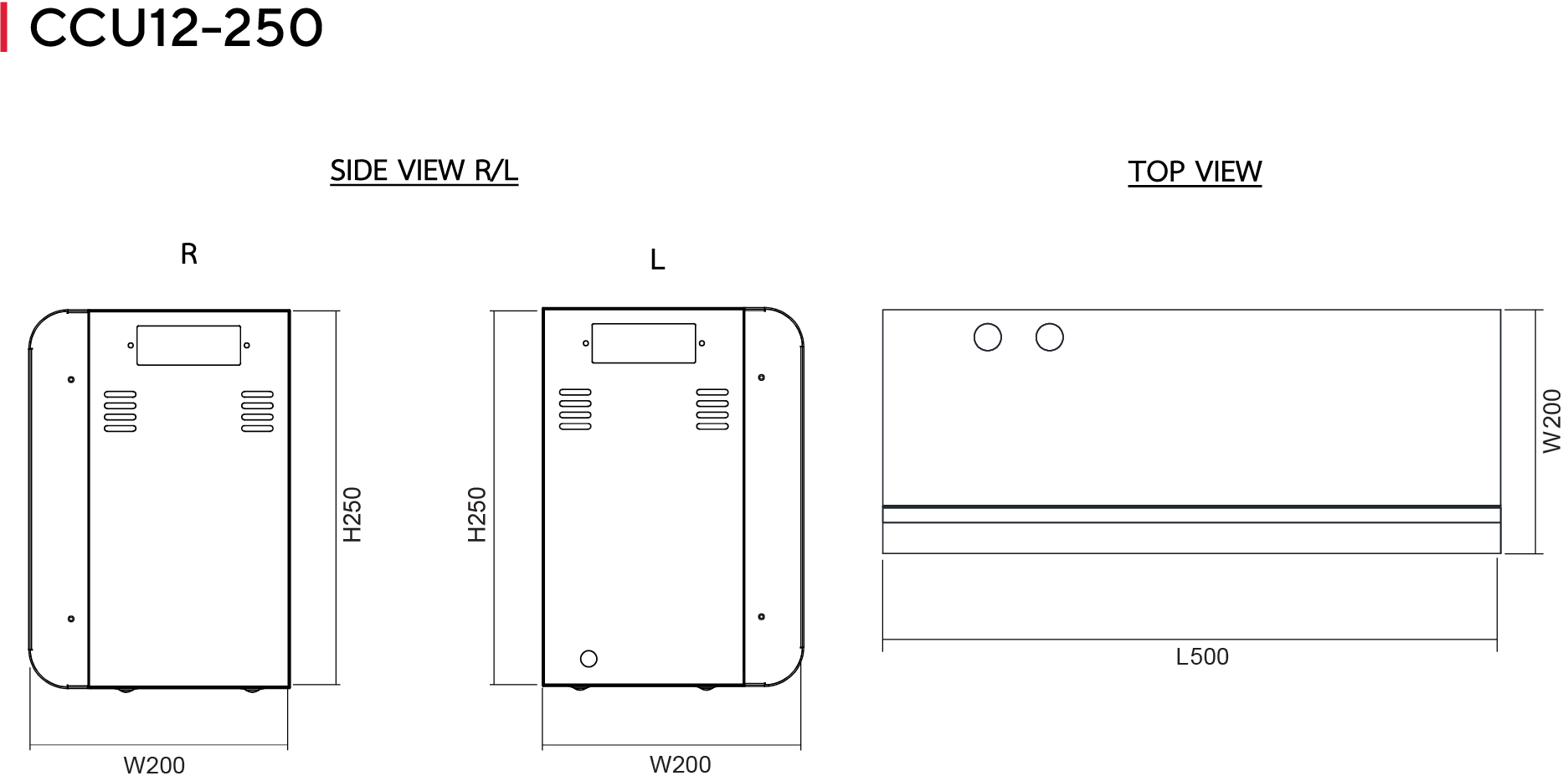

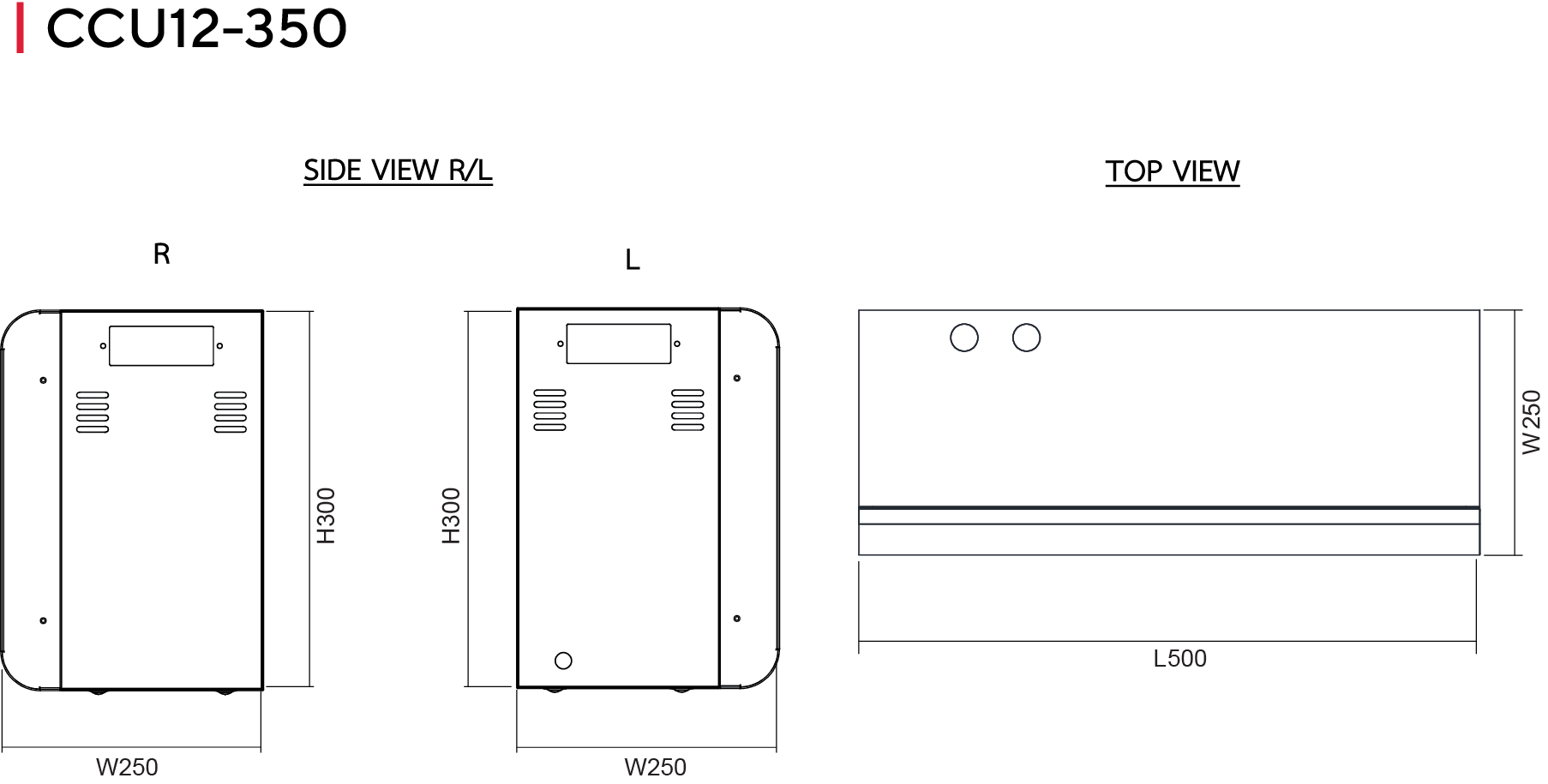

Dimensions (mm) - Figure C
Indicators - Figure D
AC. VOLTMETER | แสดงไฟแรงดัน Input |
DC. VOLTMETER | แสดงแรงดันแบตเตอรี่ |
LED H1 | แสดงไฟตก หรือ ไฟเกินทางด้าน Input |
LED Charge/Full | แสดงการชาร์จแบตเตอรี่/แบตเตอรี่เต็ม |
SWITCH TEST | สวิทซ์ทดสอบการทำงาน(ขณะไฟยังไม่ดับ) |
AC. FUSE | ป้องกันการช๊อตเซอร์กิตและโหลดเกินทางด้าน Input |
LED MAIN | แสดงสถานะมีไฟเข้าทาง Input |
LED DC.POWER | แสดงสถานะมีไฟออกทาง Output |
LED FAIL | แสดงความล้มเหลวของตู้ควบคุม |
Dimensions (mm) - Figure D
CCU 12V Series | Spec Sheets
Model | Output Voltage | Maximum Power Load | Battery Capacity | Back up (hr.) | L x W x H (mm) | Weight (kgs.) | Figure |
|---|---|---|---|---|---|---|---|
CCU 12-30 | 12VDC | 30W | 12V 7.0Ah | 2.0 | 290 x 80 x 160 | 4.37 | A |
CCU 12-50 | 12VDC | 50W | 12V 12Ah | 2.0 | 290 x 110 x 160 | 6.37 | B |
CCU 12-60 | 12VDC | 60W | 12V 15Ah | 2.0 | 340 x 100 x 220 | 8.49 | B |
CCU 12-80 | 12VDC | 80W | 12V 18Ah | 2.0 | 340 x 100 x 220 | 9.42 | B |
CCU 12-120 | 12VDC | 120W | 12V 26Ah | 2.0 | 340 x 160 x 235 | 13.13 | B |
CCU 12-180 | 12VDC | 180W | 12V 40Ah | 2.0 | 400 x 200 x 250 | 19.49 | B |
CCU 12-250 | 12VDC | 250W | 12V 26Ah x 2 | 2.0 | 500 x 200 x 250 | 30.60 | C |
CCU 12-300 | 12VDC | 300W | 12V 65Ah | 2.0 | 500 x 200 x 250 | 33.90 | C |
CCU 12-350 | 12VDC | 350W | 12V 40Ah x 2 | 2.0 | 500 x 250 x 300 | 42.00 | C |
CCU 12-470 | 12VDC | 470W | 12V 100Ah | 2.0 | 500 x 250 x 300 | 46.00 | C |
CCU 12-620 | 12VDC | 620W | 12V 130Ah | 2.0 | 620 x 350 x 750 | 76.00 | D |
CCU 12-720 | 12VDC | 720W | 12V 150Ah | 2.0 | 620 x 350 x 750 | 77.00 | D |
CCU 12-1000 | 12VDC | 1000W | 12V 200Ah | 2.0 | 620 x 350 x 750 | 99.00 | D |
CCU 12-1100 | 12VDC | 1100W | 12V 130Ah x 2 | 2.0 | 620 x 400 x 950 | 119.00 | D |
CCU 12-1400 | 12VDC | 1400W | 12V 150Ah x 2 | 2.0 | 620 x 400 x 950 | 125.00 | D |
CCU 12-1900 | 12VDC | 1900W | 12V 200Ah x 2 | 2.0 | 620 x 400 x 950 | 171.00 | D |
